| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | RUIJIA |
| प्रमाणन: | CE |
| मॉडल संख्या: | आरजे |

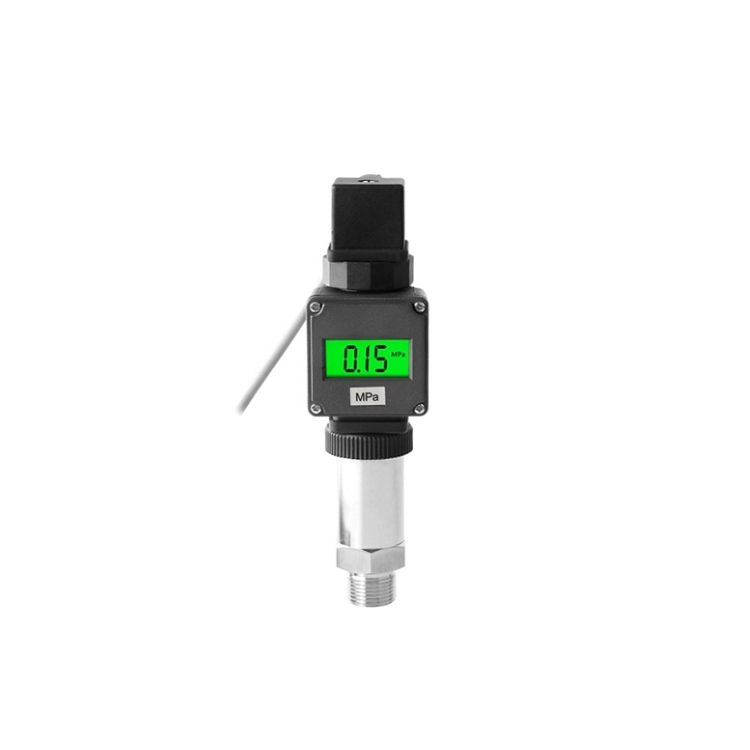

डिजिटल प्रेशर सेंसर में बैकलाइट और पावर सप्लाई DC 24V/12V के साथ एक LCD स्क्रीन है, जो करंट सिग्नल (4-20mA/0-20mA), वोल्टेज सिग्नल (0-5V/1-5V/0-10V) या RS485 सिग्नल आउटपुट कर सकता है। प्रेशर सेंसर में छोटा आकार, हल्का वजन, उच्च एंटी-वाइब्रेशन और एंटी-शॉक प्रदर्शन, मापने की रेंज -0.1~100MPa/ -1~1000bar/ -14~14503psi, माध्यम तापमान -40~+60℃ (-40~+140℉) है, जो हाइड्रोलिक/स्टीम/एयर प्रेशर/उच्च तापमान वाले तरल पदार्थ के मापन के लिए है।
हाइड्रोलिक/स्टीम/एयर प्रेशर मापन के लिए प्रेशर सेंसर में वैकल्पिक आउटपुट सिग्नल है, जैसे कि 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485।
अनुप्रयोग:प्रेशर सेंसर का व्यापक रूप से प्रक्रिया नियंत्रण, एयरोस्पेस, ऑटोमोटिव, चिकित्सा उपकरण, HVAC और अन्य क्षेत्रों में उपयोग किया जाता है।
विशिष्टता
| वज़न | 0.4kg |
| मापने की रेंज * | -0.1~100MPa (-1~1000bar/-14~14503psi) |
| प्रेशर प्रकार* | गेज प्रेशर (मानक) पूर्ण प्रेशर, सीलबंद प्रेशर प्रकार के लिए हमसे संपर्क करें (ध्यान दें कि इन दो प्रकारों के लिए मापने की रेंज ≤1MPa होनी चाहिए) |
| माध्यम मापें | हाइड्रोलिक, स्टीम, एयर, उच्च तापमान वाला तरल पदार्थ (गैर-विस्फोट प्रूफ क्षेत्र) |
| पावर सप्लाई * | DC 12V, DC 24V, DC 12-36V |
| आउटपुट सिग्नल * | 2 तार: 4-20mA, 0-20mA 3 तार: 0-5V, 1-5V, 0-10V RS485 (नोट:LCD स्क्रीन के बिना डिज़ाइन किया गया प्रेशर सेंसर 2 तार 0-20mA, 3 तार 0-5V, 1-5V, 0-10V और RS485 आउटपुट सिग्नल के लिए। डायरेक्ट लीड वायर टाइप प्रेशर सेंसर में भी LCD स्क्रीन नहीं है।) |
| सटीकता * | ±0.5%FS, ±0.3%FS, ±1%FS (जब आउटपुट सिग्नल 0-5V या 0-10V हो) |
| शून्य तापमान बहाव | ±0.03%FS/℃ |
| संवेदनशीलता तापमान बहाव | ±0.03%FS/℃ |
| दीर्घकालिक स्थिरता | ≤0.2%FS/वर्ष |
| ओवरलोड प्रेशर | 200%FS |
| फ़्रीक्वेंसी प्रतिक्रिया (-3dB) | 5kHz~650kHz |
| विद्युत कनेक्शन * | DIN कनेक्टर प्रकार, M12 गोलाकार कनेक्टर प्रकार, डायरेक्ट लीड वायर प्रकार |
| प्रेशर कनेक्शन का थ्रेड * | G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| प्रतिक्रिया समय | ＜10ms |
| ऑपरेटिंग तापमान | -40~+80℃ (-40~+176℉) |
| माध्यम तापमान | -40~+60℃ (-40~+140℉) |
| सामग्री | आवास: 304 स्टेनलेस स्टील भरने वाला तरल पदार्थ: सिलिकॉन तेल प्रेशर पोर्ट: 304 स्टेनलेस स्टील, या 316L स्टेनलेस स्टील (अनुकूलन योग्य) अलग करने वाला डायाफ्राम: 304 स्टेनलेस स्टील, या 316L स्टेनलेस स्टील (अनुकूलन योग्य) सीलिंग: FKM (माध्यम तापमान ≤ +200℃/+392℉), EPDM, NBR |
| केबल की लंबाई | 2m |
| सुरक्षा वर्ग | IP65 |
नोट: * वैकल्पिक पैरामीटर को दर्शाता है, आप अपना ऑर्डर पूरा करने के लिए ड्रॉप-डाउन सूचियों में प्रत्येक पैरामीटर का चयन कर सकते हैं।
प्रेशर सेंसर आयाम आरेख (इकाई: मिमी)
प्रेशर सेंसर वायरिंग आरेख:
RS485 आउटपुट वायरिंग आरेख
नोट:आउटपुट सिग्नल RS485 के लिए, यह केवल एक 485 संचार प्रोटोकॉल है, यदि आपको RS485 पोर्ट के माध्यम से PC से डेटा प्राप्त करने की आवश्यकता है, तो उपयोग किया गया PC एक औद्योगिक अनुप्रयोग के लिए एक PC होना चाहिए, जो 485 संचार फ़ंक्शन का समर्थन कर सकता है (जैसे टच स्क्रीन HMI ऊपरी कंप्यूटर, आदि), सेंसर को PC से कनेक्ट करने के लिए एक USB से 485 संचार इंटरफ़ेस की भी आवश्यकता होती है।
टिप्स: प्रेशर सेंसर संवेदनशीलता का चयन
आमतौर पर, सेंसर की रैखिक सीमा के भीतर, यह बेहतर है कि प्रेशर सेंसर की संवेदनशीलता जितनी संभव हो उतनी अधिक हो। केवल तभी जब संवेदनशीलता अधिक हो, मापा परिवर्तन के अनुरूप आउटपुट सिग्नल का मान अपेक्षाकृत बड़ा होता है, जो सिग्नल प्रोसेसिंग के लिए अनुकूल होता है। हालांकि, यह ध्यान दिया जाना चाहिए कि यदि प्रेशर सेंसर की संवेदनशीलता बहुत अधिक है, तो बाहरी शोर जो माप से असंगत है, उसमें मिश्रण करना आसान है, जिसे प्रवर्धन प्रणाली द्वारा भी बढ़ाया जाएगा, जिससे माप सटीकता प्रभावित होगी। इसलिए, यह आवश्यक है कि डिजिटल प्रेशर सेंसर में ही एक उच्च सिग्नल शोर अनुपात हो ताकि बाहरी हस्तक्षेप सिग्नल की शुरुआत को कम किया जा सके।
डिजिटल प्रेशर सेंसर की संवेदनशीलता दिशात्मक है। जब मापा गया ऑब्जेक्ट एक एकल वेक्टर होता है और उच्च दिशात्मक आवश्यकताएं होती हैं, तो अन्य दिशाओं में कम संवेदनशीलता वाले सेंसर का चयन किया जाना चाहिए। यदि मापा गया वेक्टर एक बहु-आयामी वेक्टर है, तो छोटे क्रॉस संवेदनशीलता वाले डिजिटल प्रेशर सेंसर का चयन करना बेहतर है।
