| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | RUIJIA |
| प्रमाणन: | CE |
| मॉडल संख्या: | आरजे |

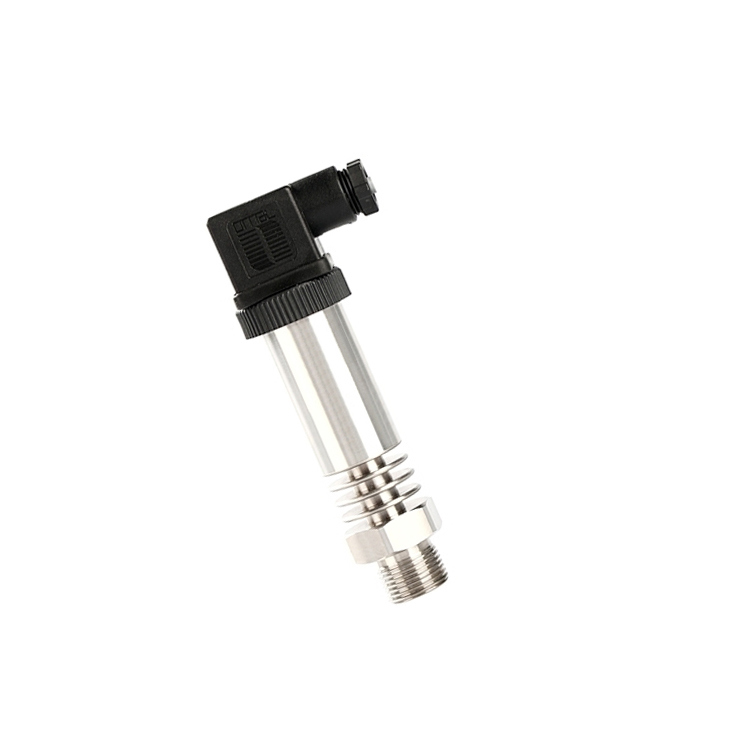

उच्च तापमान दबाव सेंसरों की इस श्रृंखला में एक उच्च प्रदर्शन वाले सिलिकॉन पिज़ोरेसिटिव दबाव कोर का उपयोग कोर तत्व के रूप में किया जाता है।आंतरिक एएसआई-सी सिग्नल एमवी सिग्नल को मानक धारा सिग्नल में परिवर्तित करता है (4-20mA/0-20mA), वोल्टेज सिग्नल (0-5V/1-5V/0-10V) या RS485. स्टेनलेस स्टील सील संरचना के साथ दबाव सेंसर ठंडा पंख, उच्च विरोधी कंपन और विरोधी झटके प्रदर्शन, माप सीमा -0 है।1~100MPa/ -1~1000bar/ -14~14503psi, मध्यम तापमान -40~+300°C (-40~+572°F), भाप/ईंधन तेल/उच्च तापमान तरल दबाव माप के लिए।
अवलोकन
भाप/ईंधन तेल के दबाव माप के लिए दबाव सेंसर के पास वैकल्पिक आउटपुट सिग्नल है, जैसे 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
आवेदनःदबाव सेंसर का व्यापक रूप से प्रक्रिया नियंत्रण, एयरोस्पेस, ऑटोमोटिव, चिकित्सा उपकरण, एचवीएसी और अन्य क्षेत्रों में उपयोग किया जाता है।
विनिर्देशः
| वजन | 0.4 किलो |
| माप सीमा * | -0.1~100MPa (-1~1000bar/-14~14503psi) |
| दबाव का प्रकार* | गेज दबाव (मानक) निरपेक्ष दबाव, सील दबाव प्रकार के लिए हमसे संपर्क करें (ध्यान दें कि इन दोनों प्रकारों के लिए माप सीमा ≤1MPa होनी चाहिए) |
| माप का माध्यम | वाष्प, ईंधन तेल, उच्च तापमान तरल पदार्थ (गैर-विस्फोट प्रतिरोधी क्षेत्र) |
| विद्युत आपूर्ति * | DC 12V, DC 24V, DC 12-36V |
| आउटपुट सिग्नल * | 2 तारः 4-20mA, 0-20mA 3 तारः 0-5V, 1-5V, 0-10V RS485 |
| सटीकता | 4-20mA, 0-10V, RS485 के लिए ±0.5%FS; 0-5V, 1-5V के लिए ±1%FS |
| शून्य तापमान विचलन | ±0.03% एफएस/°C |
| संवेदनशीलता तापमान विचलन | ±0.03% एफएस/°C |
| दीर्घकालिक स्थिरता | ≤0.2% एफएस/वर्ष |
| अधिभार दबाव | 200% एफएस |
| आवृत्ति प्रतिक्रिया (-3dB) | 5kHz~650kHz |
| विद्युत कनेक्शन * | डीआईएन कनेक्टर प्रकार, एम12 सर्कुलर कनेक्टर प्रकार, प्रत्यक्ष सीसा तार प्रकार |
| दबाव कनेक्शन का धागा * | G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| प्रतिक्रिया समय | <10ms |
| परिचालन तापमान | -40~+80°C (-40~+176°F) |
| मध्यम तापमान | -40~+250°C (-40~+482°F) |
| शीतलन पंखों की मात्रा (मध्यम तापमान) * | 3 टुकड़े (0-120°C/32~248°F), 5 टुकड़े (0-180°C/32~356°F), 7 टुकड़े (0-250°C/32~482°F) नोटः उच्च मध्यम तापमान (0-300°C/32~572°F) के लिए, कृपया हमें एक शीतलन पाइप किट अनुकूलित करने के लिए संपर्क करें। |
| सामग्री | आवासः 304 स्टेनलेस स्टील, या 316L स्टेनलेस स्टील (अनुकूलित) भरने का द्रवः सिलिकॉन तेल दबाव पोर्टः 304 स्टेनलेस स्टील, या 316L स्टेनलेस स्टील (अनुकूलित) अलग करने वाली डायफ्रामः 304 स्टेनलेस स्टील, या 316L स्टेनलेस स्टील (अनुकूलित) |
| केबल की लंबाई | 2 मीटर |
| सुरक्षा वर्ग | IP65 |
नोटः * वैकल्पिक मापदंडों को दर्शाता है, आप अपने आदेश को पूरा करने के लिए ड्रॉप-डाउन सूचियों में प्रत्येक मापदंड का चयन कर सकते हैं।
दबाव सेंसर आयाम ड्राइंग(इकाई: मिमी):
दबाव सेंसर वायरिंग आरेखः
दबाव सेंसर की स्थापना की रेखाचित्र (एकताः मिमी):
सुझावः दबाव सेंसर की सटीकता
सटीकता दबाव सेंसर का एक महत्वपूर्ण प्रदर्शन सूचकांक है, जो पूरे माप प्रणाली की सटीकता माप पर एक महत्वपूर्ण कड़ी है।जितना अधिक महंगा होगाइसलिए, जब तक दबाव सेंसर की सटीकता पूरे माप प्रणाली की सटीकता आवश्यकताओं को पूरा कर सकती है।यह एक ही उद्देश्य के लिए कई के बीच सस्ता और सरल सेंसर चुनने के लिए अनुमति देता है.
कुछ विशेष उपयोग के अवसरों के लिए, यह बाजार में एक उपयुक्त सेंसर का चयन करने में असमर्थ है। इसलिए सेंसर को स्वयं डिजाइन और निर्माण करना आवश्यक है।आप हमसे संपर्क कर सकते हैं Rujia स्वचालन और हमें अपनी आवश्यकताओं को भेजहम आपकी आवश्यकताओं को पूरा करने वाले सेंसर बनाने की पूरी कोशिश करेंगे।
