| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | RUIJIA |
| प्रमाणन: | CE |
| मॉडल संख्या: | आरजे |

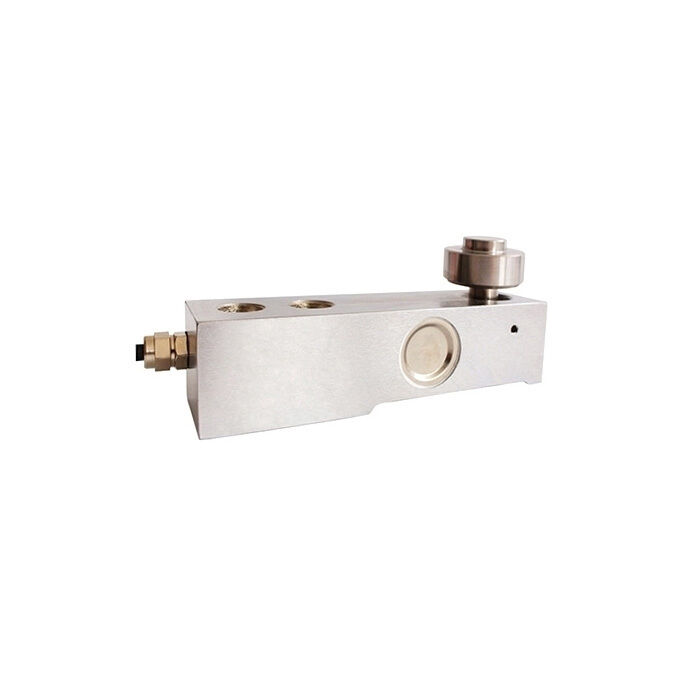

कैंटिलीवर बीम लोड सेल, 500kg/1000kg/2 टन/3 टन/5 टन
एक RJ लोड सेल खरीदने के बाद, आप सीधे रीडिंग प्राप्त करने के लिए एक विशेष डिजिटल पैनल मीटर खरीद सकते हैं, या PLC, DCS और अन्य सिस्टम में मानक सिग्नल आउटपुट करने के लिए एक ट्रांसमीटर खरीद सकते हैं। अनुकूलित आउटपुट सिग्नल 0-5V, 0-10V, या 4-20mA है।
नोट: लोड सेल को एक ही समय में ट्रांसमीटर और कंट्रोलर दोनों से कनेक्ट नहीं किया जा सकता है — केवल एक को चुना जा सकता है।
सस्ते कैंटिलीवर बीम लोड सेल में 500kg/1000kg/2 टन/3 टन से 5 टन तक की क्षमता होती है। लोड सेल की क्षमता को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
| मॉडल | RJ |
| शिपिंग वजन | 1.1~5kg |
| क्षमता रेंज * | 500kg/1000kg/2 टन/3 टन/5 टन |
| मिलानित डिस्प्ले कंट्रोलर | (कंट्रोलर पृष्ठ पर क्लिक करें) |
| मिलानित ट्रांसमीटर | (ट्रांसमीटर पृष्ठ पर क्लिक करें) |
| सटीकता | 0.03%F.S (रैखिकता + हिस्टैरिसीस + दोहराव) |
| संवेदनशीलता | 2.0±0.1mV/V |
| क्रिप | ±0.02%F.S/30मिनट |
| शून्य आउटपुट | ±1%F.S |
| शून्य पर तापमान प्रभाव | ±0.002%F.S/10℃ |
| आउटपुट पर तापमान प्रभाव | ±0.002%F.S/10℃ |
| ऑपरेटिंग तापमान | -20℃~+60℃ |
| इनपुट प्रतिरोध | 380±4Ω |
| आउटपुट प्रतिरोध | 350±1Ω |
| इन्सुलेशन प्रतिरोध | ≥5000MΩ |
| सुरक्षा अधिभार | 150%FS |
| ब्रिज वोल्टेज (उत्तेजना वोल्टेज) | DC 5-15V |
| सामग्री | मिश्र धातु इस्पात |
| सुरक्षा वर्ग | IP67 |
| केबल की लंबाई | 2m (＜5टन), 5m (≥5टन) |
| वायरिंग | EXC+: हरा, EXN+: पीला, SIG+: सफेद, EXC-: काला, EXN-: नीला, SIG-: लाल। परिरक्षित तार: पीला। |
| क्षमता | आयाम (मिमी) | |||||||
| A | B | C | D | E | F | G | H | |
| 500kg/1 टन | 133.4 | 76.2 | 25.4 | 16.4 | 30.7 | 30 | 57.9 | 17 |
| 2 टन | 136.7 | 76.2 | 25.4 | 16.7 | 36.8 | 36.6 | 57.9 | 23 |
| 3 टन | 139.7 | 79.2 | 25.4 | 16.7 | 39 | 36.6 | 57.9 | 23 |
| 5 टन | 171.5 | 95.2 | 38.1 | 16.7 | 42.9 | 43 | 73.8 | 29.4 |
| क्षमता | आयाम (मिमी) | |||||
| K | M | N | P | Q | S | |
| 500kg/1 टन | 4.8 | 12.7 | 22 | 15.9 | 3.1 | 7.7 |
| 2 टन | 9.5 | 12.7 | 22 | 15.9 | 3.1 | 11.7 |
| 3 टन | 9.5 | 15 | 22 | 15.9 | 3.1 | 11.7 |
| 5 टन | 11 | 19 | 34.9 | 22.2 | 3.1 | 11.7 |
टिप्स: मुझे कैसे पता चलेगा कि मेरा कैंटिलीवर बीम लोड सेल ठीक से काम कर रहा है?
यह जांचने के लिए कि आपका लोड सेल सही ढंग से काम कर रहा है:
