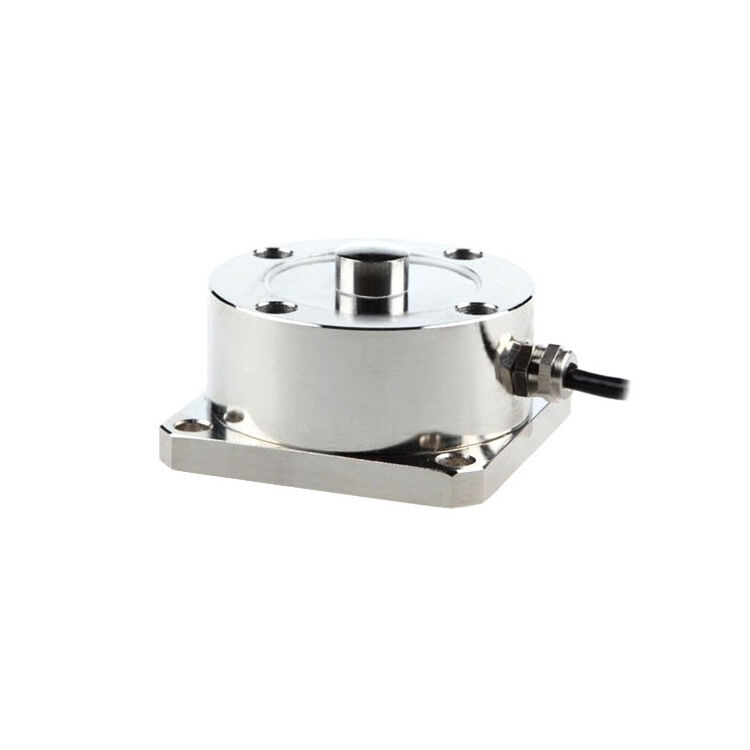

संपीड़न भार सेल, 300 किलोग्राम/1000 किलोग्राम/25 टन/50 टन से 100 टन

एक आरजे लोड सेल खरीदने के बाद, आप सीधे रीडिंग प्राप्त करने के लिए एक विशेष डिजिटल पैनल मीटर खरीद सकते हैं, या पीएलसी, डीसीएस और अन्य प्रणालियों के लिए मानक सिग्नल आउटपुट करने के लिए एक ट्रांसमीटर खरीद सकते हैं।अनुकूलित आउटपुट सिग्नल 0 ~ 5V है, 0~10V, 0~±10V, या 4-20mA।

नोटः लोड सेल को एक ही समय में ट्रांसमीटर और कंट्रोलर दोनों से नहीं जोड़ा जा सकता है केवल एक को चुना जा सकता है।

संपीड़न भार सेल दबाव परिवर्तनों को मापने के लिए उपयोग किया जाने वाला एक उपकरण है। इसका कामकाजी सिद्धांत पीज़ोरेसिटिव प्रभाव पर आधारित है। जब दबाव लागू किया जाता है,पिज़ोरेसिटिव सामग्री शारीरिक रूप से विकृत होती हैयह विरूपण सामग्री के प्रतिरोध को बदल देता है, एक वोल्टेज सिग्नल का उत्पादन करता है। इस वोल्टेज सिग्नल में परिवर्तन को मापकर, दबाव परिवर्तनों के बारे में जानकारी प्राप्त की जा सकती है।संपीड़न भार कोशिकाओं की क्षमता 300 किलोग्राम से है500 किलोग्राम, 1000 किलोग्राम, 10 टन, 25 टन, 50 टन से 100 टन तक लोड सेल क्षमता ग्राहक की आवश्यकताओं के अनुसार अनुकूलित की जा सकती है।

विनिर्देश


विशेषता

• 42CrMo मिश्र धातु सामग्रीःइसमें बाहरी धागा कनेक्शन होता है, जो यांत्रिक थकान के प्रति असाधारण प्रतिरोध, उच्च भार क्षमता और अनुप्रयोगों की एक विस्तृत श्रृंखला प्रदान करता है, जिससे सुरक्षा और विश्वसनीयता दोनों सुनिश्चित होती है।
• उच्च माप सटीकताःस्थिर और विश्वसनीय सिग्नल ट्रांसमिशन के साथ स्थिर आउटपुट प्रदान करता है, जो मजबूत एंटी-जॉमिंग क्षमताओं के साथ संयुक्त है, जो सटीक और सटीक माप सुनिश्चित करता है।
• उत्तम कारीगरी:इसमें एक चिकनी, सपाट डिजाइन के साथ उन्नत पीसने की तकनीक शामिल है, जो दोहरे धागे वाले सिरों के साथ सहज कनेक्शन की अनुमति देता है और आसान और कुशल स्थापना सुनिश्चित करता है।

आयाम


वायरिंग विधि

टिप्सः क्या मल्टी-लोड माप प्रणाली में संपीड़न भार कोशिकाओं का उपयोग किया जा सकता है?

हां, संपीड़न भार कोशिकाओं का उपयोग बहु-लोड माप प्रणाली में किया जा सकता है जहां सिस्टम के विभिन्न दिशाओं या भागों में बलों को मापने के लिए कई भार कोशिकाओं को संयुक्त किया जाता है।कई लोड सेल से डेटा एक समग्र बल माप प्रदान करने के लिए संयुक्त कर रहे हैं, अक्सर एयरोस्पेस, ऑटोमोटिव और संरचनात्मक इंजीनियरिंग जैसे उद्योगों में परीक्षण या निगरानी प्रणालियों में उपयोग किया जाता है। उदाहरण के लिए, बड़े पैमाने पर परीक्षण सेटअप में,कई संपीड़न भार कोशिकाओं लोड के तहत एक संरचना या मशीन के विभिन्न भागों को मापने के लिए प्रयोग किया जाता है, जिससे अधिक व्यापक बल माप की अनुमति मिलती है।
