संपीड़न भार सेल, 300 किलोग्राम/500 किलोग्राम/2 टन/10 टन से 30 टन
एक आरजे लोड सेल खरीदने के बाद, आप सीधे रीडिंग प्राप्त करने के लिए एक विशेष डिजिटल पैनल मीटर खरीद सकते हैं, या पीएलसी, डीसीएस और अन्य प्रणालियों के लिए मानक सिग्नल आउटपुट करने के लिए एक ट्रांसमीटर खरीद सकते हैं।अनुकूलित आउटपुट सिग्नल 0-5V है0-10V या 4-20mA
नोटः लोड सेल को एक ही समय में ट्रांसमीटर और कंट्रोलर दोनों से नहीं जोड़ा जा सकता है केवल एक को चुना जा सकता है।
संपीड़न भार कोशिकाओं की क्षमता 300 किलोग्राम, 500 किलोग्राम, 1000 किलोग्राम, 10 टन से 30 टन तक होती है। ग्राहक की आवश्यकताओं के अनुसार लोड सेल क्षमता को अनुकूलित किया जा सकता है।

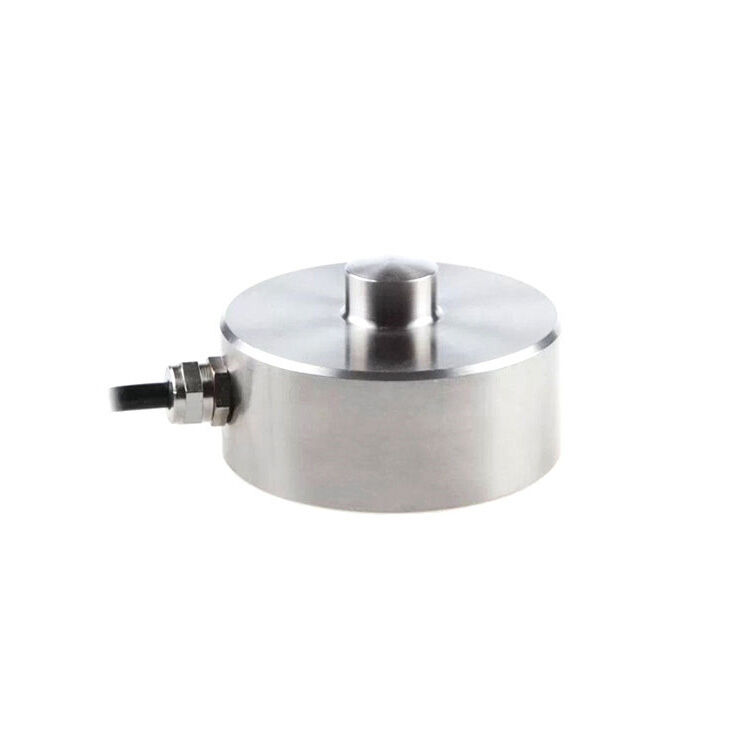

संपीड़न बटन लोड सेल एक उच्च परिशुद्धता मापने वाला उपकरण है जिसका उपयोग मुख्य रूप से छोटे वजन या दबाव परिवर्तनों को मापने के लिए किया जाता है। निम्न प्रोफ़ाइल और कॉम्पैक्ट डिजाइन इसे संकीर्ण स्थानों में उपयोग के लिए आदर्श बनाते हैं,और पूरी तरह से स्टेनलेस स्टील का निर्माण कठोर औद्योगिक वातावरण में संक्षारण प्रतिरोध और विश्वसनीयता प्रदान करता है। अद्वितीय बटन डिजाइन सटीक भार वितरण सुनिश्चित करता है।
विनिर्देश
| मॉडल |
आरजे |
| शिपिंग वजन |
1.3~6.3kg |
| क्षमता सीमा * |
300 किलोग्राम से 30 टन |
| मेल खाता डिस्प्ले नियंत्रक |
(कंट्रोलर पृष्ठ पर क्लिक करें) |
| मेल खाने वाला ट्रांसमीटर |
(ट्रान्समीटर पृष्ठ पर क्लिक करें) |
| सटीकता |
0.03% एफ.एस. (रैखिकता + हिस्टेरिसिस + दोहराव) |
| संवेदनशीलता |
2.0±0.1mV/V |
| क्रिकर |
±0.03~±0.05%F.S/30min |
| शून्य आउटपुट |
± 1% F.S. |
| शून्य पर तापमान प्रभाव |
±0.03%F.S/10°C |
| उत्पादन पर तापमान का प्रभाव |
±0.03%F.S/10°C |
| परिचालन तापमान |
-20°C~+65°C |
| इनपुट प्रतिबाधा |
380±10Ω, 750±15Ω |
| आउटपुट प्रतिबाधा |
350±3Ω, 700±5Ω |
| इन्सुलेशन प्रतिरोध |
≥5000MΩ |
| सुरक्षा अतिभार |
150% एफ.एस. |
| ब्रिज वोल्टेज (उत्तेजना वोल्टेज) |
DC 10V |
| सामग्री |
स्टेनलेस स्टील |
| सुरक्षा वर्ग |
IP67 |
| केबल की लंबाई |
3 मीटर (<5 टन), 6 मीटर (≥5 टन) |
| वायरिंग |
EXC+: लाल, EXC-: काला, SIG+: हरा, SIG-: सफेद
|
विशेषता
- उच्च गुणवत्ता वाले स्टेनलेस स्टील निर्माण:टिकाऊ स्टेनलेस स्टील से निर्मित, जो कठोर वातावरण में पहनने और फाड़ने के लिए ताकत और प्रतिरोध सुनिश्चित करता है।
- मजबूत क्षरण प्रतिरोधी क्षमताःउत्पाद को कठोर परिस्थितियों में उत्कृष्ट संक्षारण प्रतिरोध के साथ सहन करने के लिए डिज़ाइन किया गया है, जिससे यह विभिन्न औद्योगिक और बाहरी अनुप्रयोगों के लिए उपयुक्त है।
- सुरक्षा के लिए दोहरी सीलःधूल, आर्द्रता और प्रदूषकों से बेहतर सुरक्षा के लिए डबल सील से लैस, दीर्घायु और विश्वसनीय प्रदर्शन सुनिश्चित करता है।
- बहुमुखी बल माप:औद्योगिक भार प्रणाली, ऑटोमोटिव प्लेटफार्म और कन्वेयर सिस्टम सहित बल माप अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श।
- कठोर वातावरण के लिए उपयुक्त:कठिन वातावरण में सटीक प्रदर्शन करने के लिए डिज़ाइन किया गया, जिससे यह कारखानों, निर्माण स्थलों और अन्य कठोर परिस्थितियों में उपयोग के लिए एकदम सही है।
- स्वचालन और नियंत्रण प्रणालियों में अनुप्रयोग:आमतौर पर ऑटोमोटिव, रेल और स्वचालन नियंत्रण प्रणालियों में उपयोग किया जाता है, परिचालन दक्षता के लिए सटीक और सटीक बल निगरानी सुनिश्चित करता है।
आयाम
| क्षमता |
आयाम (मिमी) |
| ΦA |
ΦB |
ΦC |
H |
ई |
एम |
एसआर |
| 300 से 1000 किलो |
78 |
64 |
15 |
40 |
32 |
एम6 |
40 |
| 2~10 टन |
82 |
66 |
22 |
44 |
32 |
एम8 |
50 |
| 15 से 30 टन |
127 |
90 |
25 |
70 |
62 |
M10 |
60 |
वायरिंग विधि
आवेदन
टिप्स: संपीड़न भार सेल के प्रदर्शन को कौन से कारक प्रभावित कर सकते हैं?
कई कारक संपीड़न भार सेल के प्रदर्शन को प्रभावित कर सकते हैंः
- तापमान परिवर्तनःलोड सेल के सामग्री गुणों में परिवर्तन के कारण अत्यधिक तापमान में उतार-चढ़ाव माप की गलतियों का कारण बन सकता है।इस समस्या को कम करने के लिए कई संपीड़न भार कोशिकाओं को तापमान मुआवजे के साथ डिज़ाइन किया गया है, लेकिन निर्दिष्ट परिचालन सीमा के बाहर के तापमान अभी भी सटीकता को प्रभावित कर सकते हैं।
- गलत संरेखण:यदि लोड सेल लागू भार के साथ सही ढंग से संरेखित नहीं है (यानी, यदि यह साइड लोड या झुकने का अनुभव करता है), तो यह गलत रीडिंग या सेल को नुकसान पहुंचा सकता है।
- अतिभारःलोड सेल की नाममात्र क्षमता से अधिक होने से स्थायी क्षति हो सकती है और माप की सटीकता प्रभावित हो सकती है।अधिभार से बचने के लिए नियमित कैलिब्रेशन और अधिकतम नामित भार पर सावधानीपूर्वक ध्यान देना आवश्यक है.
- कंपन और सदमेःयांत्रिक सदमे या आसपास के मशीनरी से कंपन माप की सटीकता को प्रभावित कर सकते हैं। यह एक वातावरण में लोड सेल स्थापित करने के लिए महत्वपूर्ण है जहां कंपन और सदमे कम कर रहे हैं,या प्रभावों को अवशोषित करने के लिए डम्पिंग सामग्री का उपयोग करें.
- विद्युत हस्तक्षेपःबाह्य विद्युत स्रोत, जैसे मोटर या अन्य मशीनरी, विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) उत्पन्न कर सकती है जो सिग्नल आउटपुट को प्रभावित करती है।उचित सुरक्षा और ग्राउंडिंग तकनीक का उपयोग करके इस समस्या को कम किया जा सकता है.
