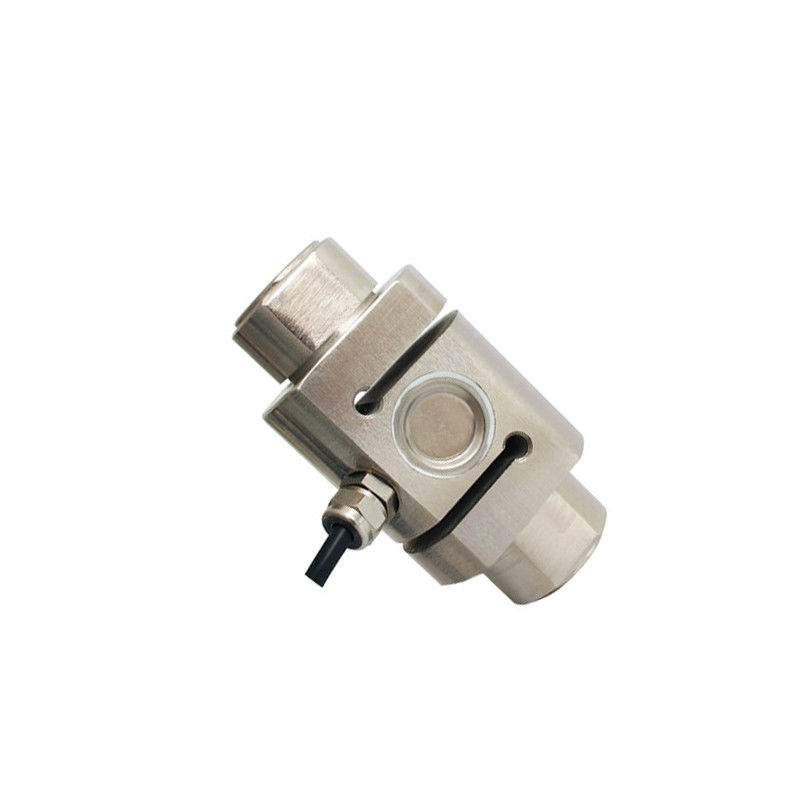

तनाव और संपीड़न भार सेल, 100kg/2 टन से 20 टन
123
तनाव और संपीड़न भार कोशिकाओं की क्षमता 100 किलोग्राम, 500 किलोग्राम, 1000 किलोग्राम, 2 टन से 20 टन तक होती है। ग्राहक की आवश्यकताओं के अनुसार लोड सेल क्षमता को अनुकूलित किया जा सकता है।
एक आरजे लोड सेल खरीदने के बाद, आप सीधे रीडिंग प्राप्त करने के लिए एक विशेष डिजिटल पैनल मीटर खरीद सकते हैं, या पीएलसी, डीसीएस और अन्य प्रणालियों के लिए मानक सिग्नल आउटपुट करने के लिए एक ट्रांसमीटर खरीद सकते हैं।अनुकूलित आउटपुट सिग्नल 0-5V है0-10V या 4-20mA
IP67 तक हेर्मेटिक सील, मजबूत निर्माण कठोर वातावरण में उभरने वाले लगभग किसी भी क्षति से लोड सेल की पूरी तरह से रक्षा करता है।कॉम्पैक्ट डिजाइन और इंटीग्रल केबल सीमित स्थान में भी स्थापना के लिए अधिकतम सुविधा प्रदान करते हैं.
विनिर्देश:
| मॉडल |
आरजे-एलसीएस-टीजेएल-4 |
| शिपमेंट वजन |
1~5 किलोग्राम |
| क्षमता सीमा * |
100 किलोग्राम~20 टन |
| मेल खाता डिस्प्ले नियंत्रक |
आरजे |
| सटीकता |
0.05% एफ.एस. (रैखिकता + हिस्टेरिसिस + दोहराव) |
| संवेदनशीलता |
2.0±0.1mV/V |
| क्रिकर |
±0.05%F.S/30min |
| शून्य आउटपुट |
± 1% F.S. |
| शून्य पर तापमान प्रभाव |
±0.05%F.S/10°C |
| आउटपुट पर तापमान का प्रभाव |
±0.05%F.S/10°C |
| परिचालन तापमान |
-20°C~+65°C |
| इनपुट प्रतिबाधा |
380±10Ω |
| आउटपुट प्रतिबाधा |
350±3Ω |
| इन्सुलेशन प्रतिरोध |
≥5000MΩ |
| सुरक्षा अधिभार |
150% एफ.एस. |
| ब्रिज वोल्टेज (उत्तेजना वोल्टेज) |
DC 10V |
| सामग्री |
मिश्र धातु या स्टेनलेस स्टील |
| सुरक्षा वर्ग |
IP67 |
| केबल की लंबाई |
2 मीटर (<5 टन), 5 मीटर (≥5 टन) |
| वायरिंग |
EXC+: लाल, EXC-: काला, SIG+: हरा, SIG-: सफेद |
आयाम:
| क्षमता |
आयाम (मिमी) |
| ए |
H |
ΦB |
Φ |
एम |
सी |
| 100 से 500 किलो |
88 |
58 |
28 |
44 |
एम16*1.5 |
26 |
| 700 किलो |
88 |
58 |
32 |
44 |
एम16*1.5 |
30 |
| 1~5 टन |
120 |
68 |
51 |
63 |
एम22*2.5 |
48 |
| 7 से 15 टन |
138 |
94 |
60 |
76 |
एम 30*35 |
56 |
| 20 टन |
156 |
108 |
68.5 |
88 |
M36*3 |
76 |
टिप्स: मल्टीमीटर से लोड सेल का पता कैसे लगाया जाए?
सबसे पहले, लोड सेल इनपुट टर्मिनल और आउटपुट टर्मिनल के प्रतिरोध मानों को मापें, उत्पाद पर चिह्नित प्रतिरोध मानों के साथ तुलना करें। यदि मापा मान मानक सीमा से अधिक हैं,इसका मतलब है कि लोड सेल में समस्याएं हैं। वर्तमान में आम लोड सेल के दो प्रतिरोध मान हैंः एक कम प्रतिरोध है, जिसमें,इनपुट टर्मिनल 400Ω±20Ω और आउटपुट टर्मिनल 350Ω±5Ω है; दूसरा उच्च प्रतिरोध है, जिसमें, इनपुट टर्मिनल 800Ω±20Ω और आउटपुट टर्मिनल 700Ω±5Ω है। इसके अलावा, लोड सेल के आउटपुट सिग्नल को मापें।डिजिटल मल्टीमीटर का एमवी वोल्टेज विकल्प चुनें, लोड सेल इनपुट टर्मिनल पर इनपुट डीसी 10V, और फिर लोड सेल के आउटपुट वोल्टेज को मापें। वोल्टेज मान = 10V * लोड सेल संवेदनशीलता * बल मूल्य / रेंज मूल्य।यदि मापा मूल्य गणना मूल्य से बड़ा अलग है, इसका मतलब है कि सेंसर क्षतिग्रस्त हो गया है।
